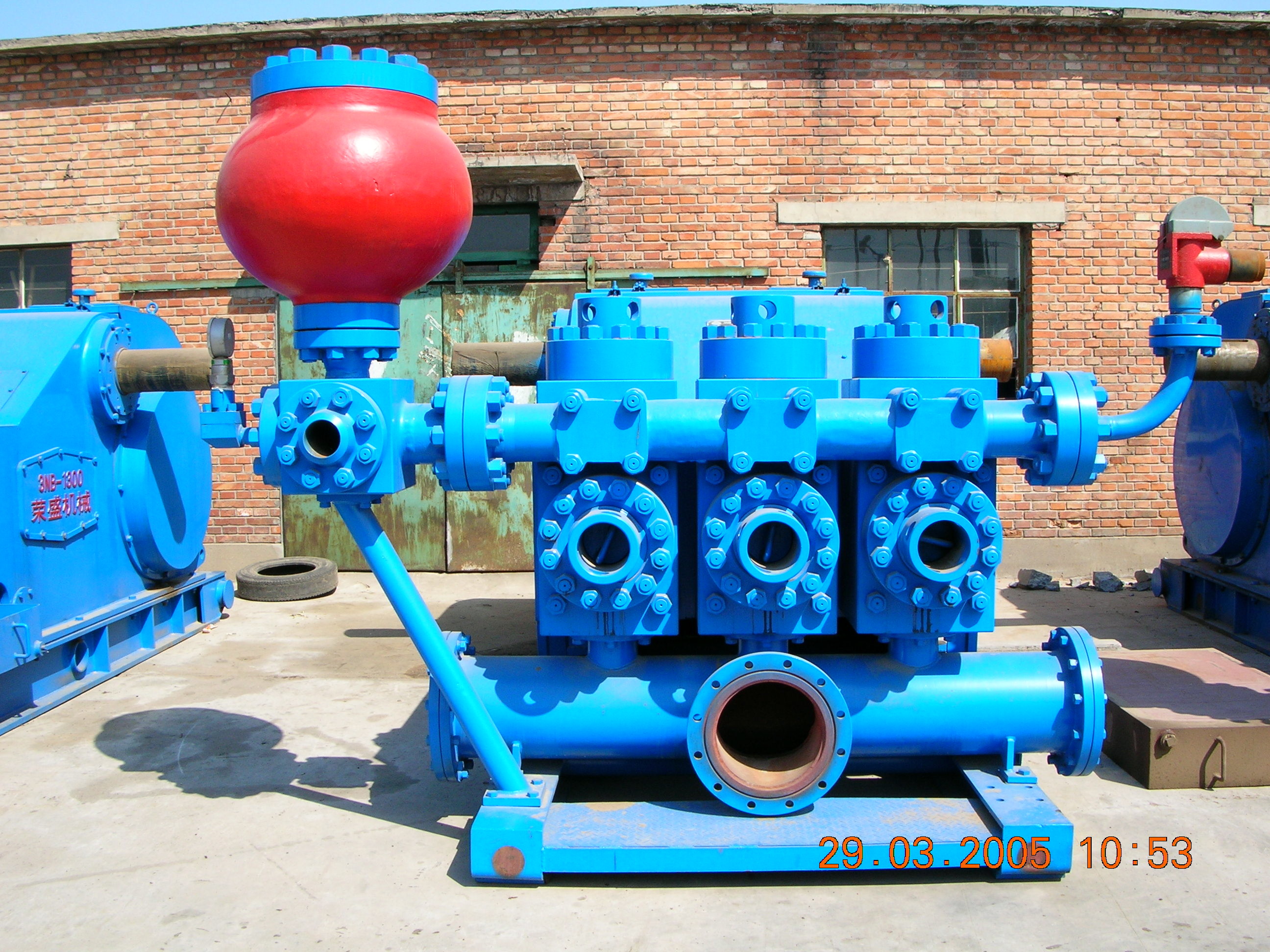

Τεχνική προδιαγραφή της τριπλής αντλίας δράσης κυλίνδρων W-440 ενιαίας

Εκτιμημένη δύναμη παραγωγής 324 KW (440 HP)

Μέγιστα κτυπήματα ανά μικρά 320 κτυπήματα ανά λεπτό (320 SPM)

Κτυπήματα ανά λεπτό για τα συνεχή τρεξίματα 220 κτυπήματα ανά λεπτό (220 SPM)

Κτύπημα 152,4 χιλ. (6 ″)

Αναλογία 4.578:1 εργαλείων

Μέγιστη πίεση εργασίας 35 MPA

Κοιλότητα API #4

Μέγιστη διάμετρος σκαφών της γραμμής 4 1/2 ″

Στόμιο 6 σωλήνων αναρρόφησης (150#) φλάντζα ″

Στόμιο 2 ⁹/₁₆ σωλήνων απαλλαγής - φλάντζα 5000Psi

Διάμετρος του άξονα γραναζιών 95,25 χιλ. (3,75 ″)

Κλειδί 22.174x15.9mm

Γενική διάσταση (κύριο πλαίσιο): 2483X1219X1315 χιλ.

Βάρος (κύριο πλαίσιο) 3950 κλ

Δομή:

W-440 η τριπλή αντλία δράσης κυλίνδρων ενιαία χρησιμοποιείται ευρέως για τις διαφορετικές διαδικασίες. Τα σκάφη της γραμμής με την προδιαγραφή του 31/2» - το 41/2» πρέπει να είναι δομής εμβόλων, κατάλληλος για καλά workover και τα ρηχά νερά που τρυπούν με τρυπάνι καλά και τα σκάφη της γραμμής με την προδιαγραφή του 31/4» - 2 πρέπει να είναι δομής εμβόλων δυτών, κατάλληλος για την υψηλή λειτουργία.
