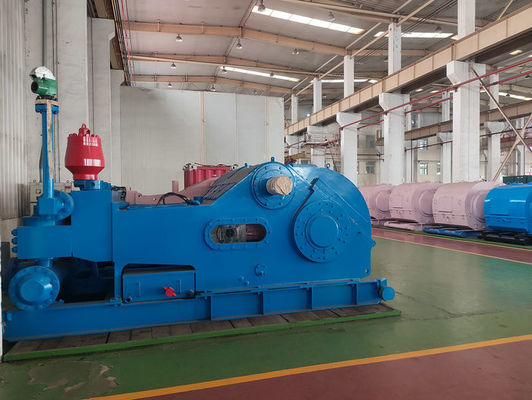

W-446 οριζόντια τρηπλή αντλία λάσπης εμβόλων
Τρηπλή προδιαγραφή αντλιών λάσπης εμβόλων:
1. Η τρηπλή αντλία λάσπης εμβόλων χρησιμοποιείται κυρίως στη διάτρηση φρεατίων ελαίου και νερού.
2. Ο cOem, σχέδιο εγκαθιστά με τη μηχανή ή τη μηχανή diesel για να παρέχει τη δύναμη στο πρόγραμμα διάτρυσής σας.
3. Διαφορετικά πρότυπα για σας για να επιλέξεις.
4. Πρότυπα API, και πρότυπα της Κίνας.
Παράμετροι της τρηπλής αντλίας λάσπης εμβόλων
| Μέγεθος σκαφών της γραμμής |
|
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Πίεση απαλλαγής |
MPA |
9.3 |
10.1 |
11.0 |
12.1 |
13.4 |
16.5 |
20.7 |
| PSI |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| Κτύπημα ανά μικρό SPM |
Δύναμη KW (HP) |
Μετατόπιση L/s (GPM) |
| 260 |
373
(500)
|
36.1
(572,2)
|
33.2
(526,2)
|
30.4
(481,4)
|
27.7
(439,0)
|
25.1
(397,8)
|
20.3
(321,8)
|
16.1
(255,2)
|
| 220 |
316
(423)
|
30.6
(485,0)
|
28.1
(445,4)
|
25.7
(407,3)
|
23.4
(370,9)
|
21.2
(336,0)
|
17.2
(272,6)
|
13.6
(215,6)
|
| 180 |
258
(346)
|
25.0
(396,3)
|
23.0
(364,6)
|
21.0
(332,9)
|
19.2
(304,3)
|
17.4
(275,8)
|
14.1
(223,5)
|
11.1
(175,9)
|
| 140 |
201
(269)
|
19.5
(309,1)
|
17.9
(283,7)
|
16.4
(259,9)
|
14.9
(236,2)
|
13.5
(214,0)
|
10.9
(172,8)
|
8.6
(136,3)
|
| 100 |
143
(192)
|
13.9
(220,3)
|
12.8
(202,9)
|
11.7
(185,4)
|
10.6
(168,0)
|
9.7
(153,7)
|
7.8
(123,6)
|
6.2
(98,3)
|
| 60 |
86
(115)
|
8.3
(131,6)
|
7.7
(120,5)
|
7.0
(111,0)
|
6.4
(101,4)
|
5.8
(91,9)
|
4.7
(74,5)
|
3.7
(58,6)
|
| 1 |
1.43
(1,92)
|
0,139
(2,203)
|
0,128
(2,029)
|
0,117
(1,854)
|
0,106
(1,680)
|
0,097
(1,537)
|
0,078
(1,236)
|
0,062
(0,983)
|
| ●Τα στοιχεία απόδοσης υπολογίζονται από τη μηχανική αποδοτικότητα 90% και την ογκομετρική αποδοτικότητα 100%. |
| Μέγεθος σκαφών της γραμμής |
|
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Μετατόπιση |
GAL/περιστροφή |
2,205 |
2,025 |
1,851 |
1,686 |
1,527 |
1,239 |
0,980 |
| L/s |
30.6 |
28.1 |
25.7 |
23.4 |
21.2 |
17.2 |
13.6 |
| Πίεση απαλλαγής |
PSI |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPA |
11.0 |
11.9 |
13.1 |
14.3 |
15.8 |
19.5 |
20.7 |
| ●Τα στοιχεία απόδοσης υπολογίζονται από το spm 220. |
Τρηπλές λεπτομέρειες αντλιών λάσπης εμβόλων
Άξονας γραναζιών
Αποτελείται από σφυρηλατεί το χάλυβα κραμάτων, τα εργαλεία ψαροκόκκαλων (ακέραια) επεξεργάζονται στη μηχανή
στον άξονα και υιοθετεί μια ημίσκληρη επιφάνεια δοντιών. Υπάρχει ένας άξονας
επέκταση και στις δύο άκρες, όπου οι τροχαλίες κουδουνιών ή οι ρόδες αλυσίδων μπορούν να εγκατασταθούν.
Ζύγωμα
Το ζύγωμα αποτελείται από το ένα κομμάτι που πετιέται με τον κονδυλώδη χυτοσίδηρο, έτσι
το ζύγωμα έχει την καλή αντίσταση γδαρσίματος. Η δομή της κορυφής και του κατώτατου σημείου
η καθοδήγηση υιοθετείται για τα ζυγώματα για να ρυθμίσει concentricity κοντά
προσθήκη ενός στολίσματος στην κατώτατη καθοδήγηση. Οι ράβδοι επέκτασης συνδέονται
στα ζυγώματα από τα μπουλόνια φλαντζών με τις τρύπες καρφιτσών, για να εξασφαλίσουν
concentricity του ζυγώματος και των ράβδων επέκτασης. Η συσκευασία υιοθετεί
μια διπλή σφραγίζοντας δομή στρώματος, η οποία πραγματοποιεί την καλή εκτέλεση σφραγίδων.
Ρευστός κύλινδρος
Ο κύλινδρος αποτελείται από σφυρηλατεί το χάλυβα κραμάτων και υιοθετεί το α straight-way
δομή. Ο υδραυλικός κύλινδρος έχει ένα μικρό μέγεθος και μια μεγαλύτερη ποσότητα
αποδοτικότητα. Η επιφάνεια κυλίνδρων υποβάλλεται σε επεξεργασία από τη χημική επένδυση στο ordtoase την αντίσταση διάβρωσης. Οι τρεις υδραυλικοί κύλινδροι του α
η αντλία είναι ανταλλάξιμη.

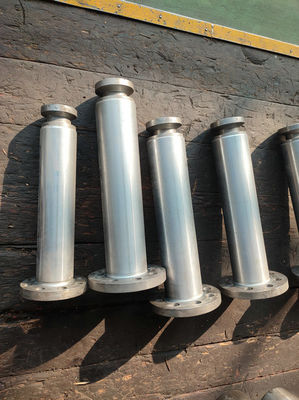

Σκάφος της γραμμής
W440/446 (500HP) η πλατφόρμα άντλησης πετρελαίου αντλιών λάσπης έχει το ίδιο σκάφος της γραμμής O.D. Τα σκάφη της γραμμής είναι
τοποθετημένος στενά στο πρόσωπο τελών του υδραυλικού κυλίνδρου με τη χρησιμοποίηση squareness
κάλυψη και μπουλόνια. Η σφράγιση μεταξύ του σκάφους της γραμμής και του υδραυλικού κυλίνδρου είναι
πραγματοποιημένος από τα ορθογώνια λαστιχένια στολίσματα.
Σύστημα λίπανσης
Η αντλία υιοθετεί την αναγκασμένη λίπανση. Στη δεξαμενή πετρελαίου, υπάρχει ένα πετρέλαιο εργαλείων
αντλία, η οποία διαβιβάζει το πετρέλαιο πίεσης στην καθοδήγηση ζυγωμάτων καθώς επίσης και
ρουλεμάν, για να πραγματοποιήσει την αναγκασμένες λίπανση και την ψύξη.
