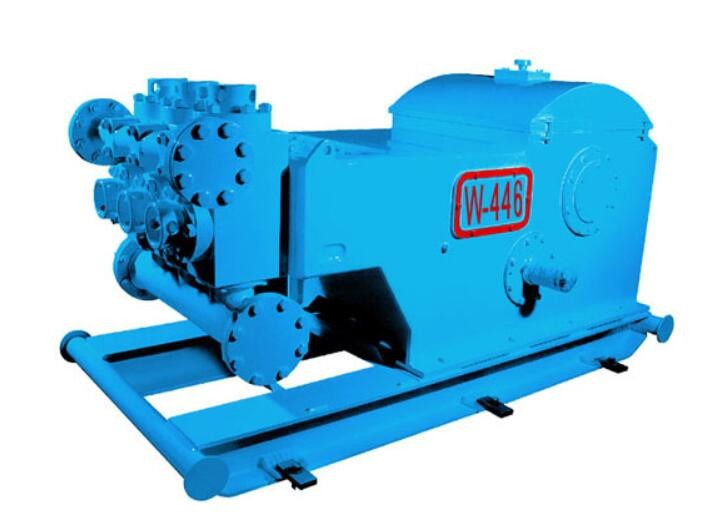

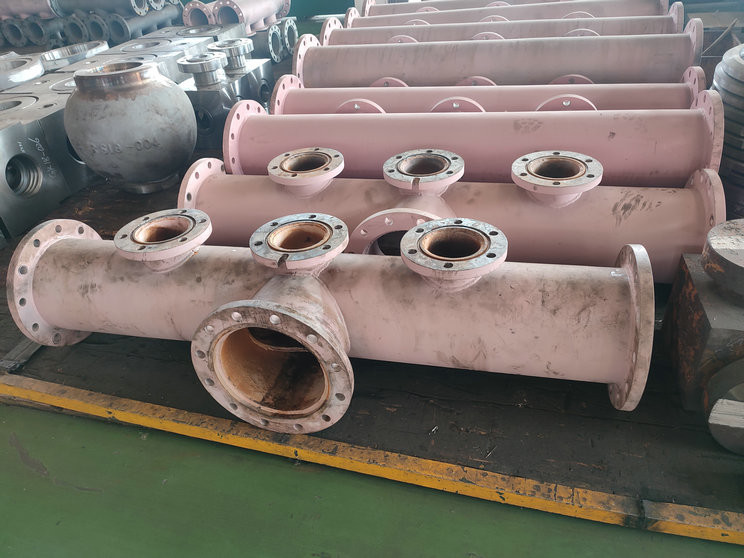

W-446 ενιαίο να ενεργήσει πλατφορμών άντλησης πετρελαίου αντλιών λάσπης
W-446 προδιαγραφή πλατφορμών άντλησης πετρελαίου αντλιών λάσπης:
Εκτιμημένη δύναμη εισαγωγής 373 KW (500 HP)
Κτύπημα ανά λεπτό 260 SPM
Συνεχή τρέχοντας 220 SPM
Μήκος 6 κτυπήματος»
Αναλογία 4.578:1 εργαλείων
Μέγιστη πίεση εργασίας 3000 PSI
Βαλβίδα API #4
Μέγιστο μέγεθος 6 σκαφών της γραμμής»
Φλάντζα 8 κολπίσκων αναρρόφησης» φλάντζα
Φλάντζα εξόδου απαλλαγής 2 1/16» φλάντζα, 5000 PSI
Μέγεθος 3,75 άξονων γραναζιών»
Ft3 γενικής διάστασης (L×W×H) 8.13×4×3.62
Περ. βάρος 9950 λίβρες
Παράμετροι της πλατφόρμας άντλησης πετρελαίου αντλιών λάσπης W-446
| Μέγεθος σκαφών της γραμμής |
|
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Πίεση απαλλαγής |
MPA |
9.3 |
10.1 |
11.0 |
12.1 |
13.4 |
16.5 |
20.7 |
| PSI |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| Κτύπημα ανά μικρό SPM |
Δύναμη KW (HP) |
Μετατόπιση L/s (GPM) |
| 260 |
373
(500)
|
36.1
(572,2)
|
33.2
(526,2)
|
30.4
(481,4)
|
27.7
(439,0)
|
25.1
(397,8)
|
20.3
(321,8)
|
16.1
(255,2)
|
| 220 |
316
(423)
|
30.6
(485,0)
|
28.1
(445,4)
|
25.7
(407,3)
|
23.4
(370,9)
|
21.2
(336,0)
|
17.2
(272,6)
|
13.6
(215,6)
|
| 180 |
258
(346)
|
25.0
(396,3)
|
23.0
(364,6)
|
21.0
(332,9)
|
19.2
(304,3)
|
17.4
(275,8)
|
14.1
(223,5)
|
11.1
(175,9)
|
| 140 |
201
(269)
|
19.5
(309,1)
|
17.9
(283,7)
|
16.4
(259,9)
|
14.9
(236,2)
|
13.5
(214,0)
|
10.9
(172,8)
|
8.6
(136,3)
|
| 100 |
143
(192)
|
13.9
(220,3)
|
12.8
(202,9)
|
11.7
(185,4)
|
10.6
(168,0)
|
9.7
(153,7)
|
7.8
(123,6)
|
6.2
(98,3)
|
| 60 |
86
(115)
|
8.3
(131,6)
|
7.7
(120,5)
|
7.0
(111,0)
|
6.4
(101,4)
|
5.8
(91,9)
|
4.7
(74,5)
|
3.7
(58,6)
|
| 1 |
1.43
(1,92)
|
0,139
(2,203)
|
0,128
(2,029)
|
0,117
(1,854)
|
0,106
(1,680)
|
0,097
(1,537)
|
0,078
(1,236)
|
0,062
(0,983)
|
| ●Τα στοιχεία απόδοσης υπολογίζονται από τη μηχανική αποδοτικότητα 90% και την ογκομετρική αποδοτικότητα 100%. |
| Μέγεθος σκαφών της γραμμής |
|
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Μετατόπιση |
GAL/περιστροφή |
2,205 |
2,025 |
1,851 |
1,686 |
1,527 |
1,239 |
0,980 |
| L/s |
30.6 |
28.1 |
25.7 |
23.4 |
21.2 |
17.2 |
13.6 |
| Πίεση απαλλαγής |
PSI |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPA |
11.0 |
11.9 |
13.1 |
14.3 |
15.8 |
19.5 |
20.7 |
| ●Τα στοιχεία απόδοσης υπολογίζονται από το spm 220. |
W-446 λεπτομέρειες πλατφορμών άντλησης πετρελαίου αντλιών λάσπης
Πλαίσιο
Τα πλαίσια πλατφορμών άντλησης πετρελαίου αντλιών λάσπης είναι ενωμένα στενά με τα πιάτα χάλυβα και επεξεργασμένα
αποβάλτε την πίεση μετά από τη συγκόλληση, επομένως. Υπάρχουν ενισχυμένα πιάτα στα καθίσματα
από το στροφαλοφόρο άξονα και το κύριο ρουλεμάν έτσι ώστε έχουν την καλές ακαμψία και τη δύναμη.
Στροφαλοφόρος άξονας
Ο στροφαλοφόρος άξονας της πλατφόρμας άντλησης πετρελαίου αντλιών λάσπης είναι σε μια ισορροπημένη δομή με τα ενωμένα στενά σφυρηλατημένα μέρη. Αυτό
είναι ελαφρύς και μπορεί να λειτουργήσει ομαλά χωρίς δόνηση. Και οι δύο πλευρές
ο στροφαλοφόρος άξονας είναι εξοπλισμένος με την διπλός-ευθυγράμμιση των σφαιρικών ρουλεμάν κυλίνδρων για να εξασφαλίσει σταθερότητα σε λειτουργία και για να βελτιώσει την ικανότητα ρουλεμάν του.
Άξονας γραναζιών
Αποτελείται από σφυρηλατεί το χάλυβα κραμάτων, τα εργαλεία ψαροκόκκαλων (ακέραια) επεξεργάζονται στη μηχανή
στον άξονα και υιοθετεί μια ημίσκληρη επιφάνεια δοντιών. Υπάρχει ένας άξονας
επέκταση και στις δύο άκρες, όπου οι τροχαλίες κουδουνιών ή οι ρόδες αλυσίδων μπορούν να εγκατασταθούν.
Ζύγωμα
Το ζύγωμα της πλατφόρμας άντλησης πετρελαίου αντλιών λάσπης αποτελείται από το ένα κομμάτι που πετιέται με τον κονδυλώδη χυτοσίδηρο, έτσι
το ζύγωμα έχει την καλή αντίσταση γδαρσίματος. Η δομή της κορυφής και του κατώτατου σημείου
η καθοδήγηση υιοθετείται για τα ζυγώματα για να ρυθμίσει concentricity κοντά
προσθήκη ενός στολίσματος στην κατώτατη καθοδήγηση. Οι ράβδοι επέκτασης συνδέονται
στα ζυγώματα από τα μπουλόνια φλαντζών με τις τρύπες καρφιτσών, για να εξασφαλίσουν
concentricity του ζυγώματος και των ράβδων επέκτασης. Η συσκευασία υιοθετεί
μια διπλή σφραγίζοντας δομή στρώματος, η οποία πραγματοποιεί την καλή εκτέλεση σφραγίδων.
Ρευστός κύλινδρος
Ο κύλινδρος της πλατφόρμας άντλησης πετρελαίου αντλιών λάσπης αποτελείται από σφυρηλατεί το χάλυβα κραμάτων και υιοθετεί το α straight-way
δομή. Ο υδραυλικός κύλινδρος έχει ένα μικρό μέγεθος και μια μεγαλύτερη ποσότητα
αποδοτικότητα. Η επιφάνεια κυλίνδρων υποβάλλεται σε επεξεργασία από τη χημική επένδυση στο ordtoase την αντίσταση διάβρωσης. Οι τρεις υδραυλικοί κύλινδροι του α
η αντλία είναι ανταλλάξιμη.
Σκάφος της γραμμής
W440/446 (500HP) η πλατφόρμα άντλησης πετρελαίου αντλιών λάσπης έχει το ίδιο σκάφος της γραμμής O.D. Τα σκάφη της γραμμής είναι
τοποθετημένος στενά στο πρόσωπο τελών του υδραυλικού κυλίνδρου με τη χρησιμοποίηση squareness
κάλυψη και μπουλόνια. Η σφράγιση μεταξύ του σκάφους της γραμμής και του υδραυλικού κυλίνδρου είναι
πραγματοποιημένος από τα ορθογώνια λαστιχένια στολίσματα.
