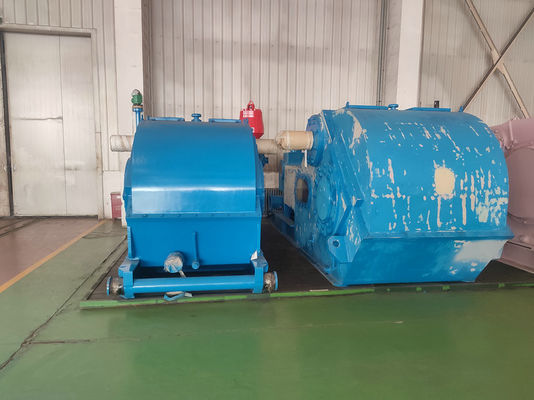

W-440 μηχανή diesel αντλιών λάσπης πλατφορμών άντλησης πετρελαίου στη διάτρηση φρεατίων νερού
Ο χαρακτήρας σχεδίου της αντλίας λάσπης W-440 πλατφορμών άντλησης πετρελαίου είναι βέλτιστος της παραμέτρου, αύξησε το μήκος κτυπήματος και οι μετατοπίσεις κατάλληλα, χαμήλωσαν το κτύπημα εύλογα, βελτιώνοντας κατά συνέπεια τη ζωή υπηρεσιών των αναλώσιμων μερών. Αυτές οι σειρές αντλίας λάσπης πλατφορμών άντλησης πετρελαίου χρησιμοποιούνται ευρέως στις πετρελαιοφόρες περιοχές και άλλες βιομηχανικές επιχειρήσεις μεταλλείας για την καλή διάτρηση και καλά την επισκευή κ.λπ. Μπορεί να μεταφέρει τον υγρούς μεταφορέα και injecte το πολυμερές σώμα στο στρώμα πετρελαίου στην απαίτηση της τριτογενούς αποκατάστασης πετρελαίου.
Παράμετροι της αντλίας λάσπης W-440 πλατφορμών άντλησης πετρελαίου
| Μέγεθος σκαφών της γραμμής |
|
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Πίεση απαλλαγής |
MPA |
11.8 |
13.2 |
14.9 |
17.0 |
19.5 |
26.6 |
| PSI |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| Κτύπημα ανά μικρό SPM |
Δύναμη KW (HP) |
Μετατόπιση L/s (GPM) |
| 320 |
328
(440)
|
25.0
(396,3)
|
22.3
(353,5)
|
19.8
(313,8)
|
17.4
(275,8)
|
15.1
(239,3)
|
11.1
(175,9)
|
| 270 |
277
(371)
|
21.1
(334,4)
|
18.8
(298,0)
|
16.7
(264,7)
|
14.7
(233,0)
|
12.8
(202,9)
|
9.4
(149,0)
|
| 220 |
226
(303)
|
17.2
(272,6)
|
15.3
(242,5)
|
13.6
(215,6)
|
11.9
(188,6)
|
10.4
(164,8)
|
7.6
(120,5)
|
| 170 |
174
(234)
|
13.3
(210,8)
|
11.9
(188,6)
|
10.5
(166,4)
|
9.2
(145,8)
|
8.0
(126,8)
|
5.9
(93,5)
|
| 120 |
123
(165)
|
9.4
(149,0)
|
8.4
(133,1)
|
7.4
(117,3)
|
6.5
(103,0)
|
5.7
(90,3)
|
4.2
(66,6)
|
| 70 |
72
(96)
|
5.5
(87,2)
|
4.9
(77,7)
|
4.3
(68,2)
|
3.8
(60,2)
|
3.3
(52,3)
|
2.4
(38,0)
|
| 1 |
1.03
(1,38)
|
0,078
(1,236)
|
0,070
(1,110)
|
0,062
(0,983)
|
0,054
(0,856)
|
0,047
(0,745)
|
0,035
(0,555)
|
| ●Τα στοιχεία απόδοσης υπολογίζονται από τη μηχανική αποδοτικότητα 90% και την ογκομετρική αποδοτικότητα 100%. |
| Μέγεθος σκαφών της γραμμής |
|
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Μετατόπιση |
GAL/περιστροφή |
1,239 |
1,102 |
0,98 |
0,857 |
0,749 |
0,548 |
| L/s |
17.2 |
15.3 |
13.6 |
11.9 |
10.4 |
7.6 |
| Πίεση απαλλαγής |
PSI |
2494 |
2798.5 |
3146.5 |
3596 |
4118 |
5000 |
| MPA |
17.2 |
19.3 |
21.7 |
24.8 |
28.4 |
34.5 |
| ●Τα στοιχεία απόδοσης υπολογίζονται |
από 220 μ.μ. |
W-440 λεπτομέρειες αντλιών λάσπης πλατφορμών άντλησης πετρελαίου
Πλαίσιο
Τα πλαίσια μηχανών είναι ενωμένα στενά με τα πιάτα χάλυβα και επεξεργασμένα
αποβάλτε την πίεση μετά από τη συγκόλληση, επομένως. Υπάρχουν ενισχυμένα πιάτα στα καθίσματα
από το στροφαλοφόρο άξονα και το κύριο ρουλεμάν έτσι ώστε έχουν την καλές ακαμψία και τη δύναμη.
Στροφαλοφόρος άξονας
Ο στροφαλοφόρος άξονας είναι σε μια ισορροπημένη δομή με τα ενωμένα στενά σφυρηλατημένα μέρη. Αυτό
είναι ελαφρύς και μπορεί να λειτουργήσει ομαλά χωρίς δόνηση. Και οι δύο πλευρές
ο στροφαλοφόρος άξονας είναι εξοπλισμένος με την διπλός-ευθυγράμμιση των σφαιρικών ρουλεμάν κυλίνδρων για να εξασφαλίσει σταθερότητα σε λειτουργία και για να βελτιώσει την ικανότητα ρουλεμάν του.
Άξονας γραναζιών
Αποτελείται από σφυρηλατεί το χάλυβα κραμάτων, τα εργαλεία ψαροκόκκαλων (ακέραια) επεξεργάζονται στη μηχανή
στον άξονα και υιοθετεί μια ημίσκληρη επιφάνεια δοντιών. Υπάρχει ένας άξονας
επέκταση και στις δύο άκρες, όπου οι τροχαλίες κουδουνιών ή οι ρόδες αλυσίδων μπορούν να εγκατασταθούν.
Ζύγωμα
Το ζύγωμα αποτελείται από το ένα κομμάτι που πετιέται με τον κονδυλώδη χυτοσίδηρο, έτσι
το ζύγωμα έχει την καλή αντίσταση γδαρσίματος. Η δομή της κορυφής και του κατώτατου σημείου
η καθοδήγηση υιοθετείται για τα ζυγώματα για να ρυθμίσει concentricity κοντά
προσθήκη ενός στολίσματος στην κατώτατη καθοδήγηση. Οι ράβδοι επέκτασης συνδέονται
στα ζυγώματα από τα μπουλόνια φλαντζών με τις τρύπες καρφιτσών, για να εξασφαλίσουν
concentricity του ζυγώματος και των ράβδων επέκτασης. Η συσκευασία υιοθετεί
μια διπλή σφραγίζοντας δομή στρώματος, η οποία πραγματοποιεί την καλή εκτέλεση σφραγίδων.
Ρευστός κύλινδρος
Ο κύλινδρος αποτελείται από σφυρηλατεί το χάλυβα κραμάτων και υιοθετεί το α straight-way
δομή. Ο υδραυλικός κύλινδρος έχει ένα μικρό μέγεθος και μια μεγαλύτερη ποσότητα
αποδοτικότητα. Η επιφάνεια κυλίνδρων υποβάλλεται σε επεξεργασία από τη χημική επένδυση στο ordtoase την αντίσταση διάβρωσης. Οι τρεις υδραυλικοί κύλινδροι του α
η αντλία είναι ανταλλάξιμη.
Σκάφος της γραμμής
W440/446 (500HP) οι αντλίες έχουν το ίδιο σκάφος της γραμμής O.D. Τα σκάφη της γραμμής είναι
τοποθετημένος στενά στο πρόσωπο τελών του υδραυλικού κυλίνδρου με τη χρησιμοποίηση squareness
κάλυψη και μπουλόνια. Η σφράγιση μεταξύ του σκάφους της γραμμής και του υδραυλικού κυλίνδρου είναι
πραγματοποιημένος από τα ορθογώνια λαστιχένια στολίσματα.
Σύστημα λίπανσης
Η αντλία υιοθετεί την αναγκασμένη λίπανση. Στη δεξαμενή πετρελαίου, υπάρχει ένα πετρέλαιο εργαλείων
αντλία, η οποία διαβιβάζει το πετρέλαιο πίεσης στην καθοδήγηση ζυγωμάτων καθώς επίσης και
ρουλεμάν, για να πραγματοποιήσει την αναγκασμένες λίπανση και την ψύξη.
Ψεκάζοντας σύστημα
Υιοθετεί ένα μηχανοκίνητο ψεκάζοντας σύστημα
