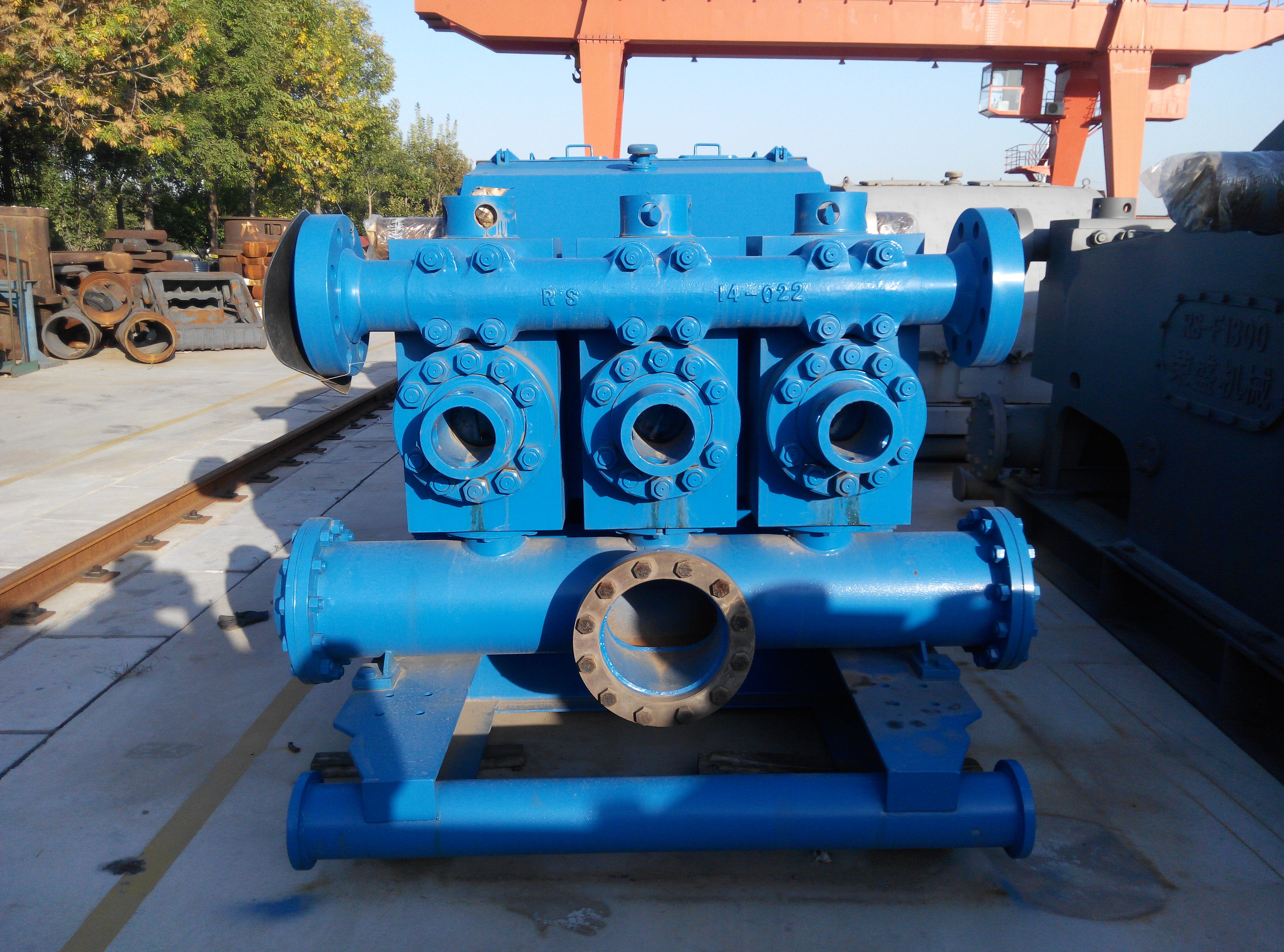

W-446 (500HP) διατρήσεων λάσπης αντλιών τριπλή αντλία δράσης κυλίνδρων ενιαία

Τεχνική προδιαγραφή για την ενιαία να ενεργήσει W-446 τρηπλή αντλία
Εκτιμημένη δύναμη εισαγωγής 368kw (500HP)
Μέγιστα 260 κτυπήματα/λεπτό (260SPM)
Συνεχής λειτουργία με 220 κτυπήματα ανά λεπτό (220SPM)
Κτύπημα 152.4mm (6 ″)
Αναλογία 4.578:1 εργαλείων
Μέγιστη πίεση εργασίας 21Mpa
Αίθουσα API 4# βαλβίδων
Μέγιστη διάμετρος 6 ″ σκαφών της γραμμής κυλίνδρων
Μέγιστη πίεση 9.17Mpa αντλιών σκαφών της γραμμής κυλίνδρων
Ακροφύσιο 8 αναρρόφησης «φλάντζα
(900 #) φλάντζα 3 ″ για την έξοδο σωλήνων απαλλαγής
Διάμετρος άξονων γραναζιών 95,25 χιλ. (3,75 ″)
Κλειδί 22.174x15.9mm
Εξωτερικές διαστάσεις της αντλίας: (αποκλείοντας τη βάση) 2479X1219X1103 χιλ.
Βάρος 4513 κλ

Δομικά χαρακτηριστικά
Το γενικό σχέδιο δομών της μηχανής είναι συμπαγές, μικρός σε μέγεθος, φως σε βάρος, και το ζευγάρι εργαλείων είναι μια ακέραια μετάδοση εργαλείων ψαροκόκκαλων, με την υψηλή ροπή μετάδοσης και τη σταθερή λειτουργία. Ο στροφαλοφόρος άξονας είναι ένας ισορροπημένος στροφαλοφόρος άξονας με μια σφυρηλατημένη ενωμένη στενά δομή, η οποία είναι ελαφριά, δόνηση ελεύθερη, και λειτουργεί ομαλά.
Τα W-446 ενιαία να ενεργήσουν τριών κυλίνδρων αντλία μπορούν να χρησιμοποιηθούν ευρέως σε διάφορες διαδικασίες στις πετρελαιοφόρες περιοχές. Η προδιαγραφή 41/2 σκαφών της γραμμής κυλίνδρων «- 6» υιοθετούν μια δομή εμβόλων, η οποία είναι κατάλληλη για workover τις διαδικασίες και τη ρηχή καλά διάτρυση.

Πιστοποιητικά:

Συναντά το API 7K, πρότυπα Q1.

Εμπορικά σήματα:

Μπορούμε να παρέχουμε τα εμπορικά σήματα BOMCO/RONGSHENG/HH/QINGZHOU επίσης.
