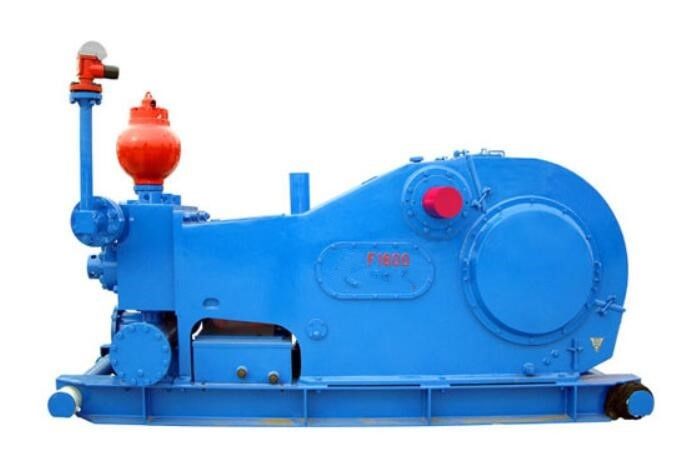

F1600 πρότυπα προδιαγραφών 7K αντλιών API λάσπης διατρήσεων
F1600 η αντλία λάσπης διατρήσεων κατασκευάζεται κάτω από τα πρότυπα APlISpec7k, τα ανταλλακτικά αντλιών λάσπης στο ρευστό τέλος είναι ανταλλάξιμα με τα μέρη που είναι σύμφωνα με APl την προδιαγραφή.
Dampener παλμού αναρρόφησης της αντλίας λάσπης διατρήσεων F1600 έχει μια προηγμένη δομή που είναι αξιόπιστη για να χρησιμοποιήσει και μπορεί να κάνει την αντλία να πραγματοποιήσει την καλύτερη απόδοση αναρρόφησής της.
Η απόδοση της αντλίας λάσπης διατρήσεων F1600 βελτιώθηκε πολύ από το ανθεκτικό ρευστό τέλος και η εξέταση, η επισκευή αντλιών λάσπης, και η συντήρηση αντλιών λάσπης είναι ευκολότερες να κάνουν λόγω της ανεξάρτητης δομής.
Παράμετροι της αντλίας λάσπης διατρήσεων F1600
| Μέγεθος σκαφών της γραμμής |
7 1/4
|
7 | 6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 | |
| Πίεση απαλλαγής | MPA |
22.0
|
23.6
|
25.4
|
27.4
|
29.6
|
32.1
|
34.5
|
34.5
|
| PSI |
3190
|
3420
|
3684
|
3974 |
4293 |
4655
|
5000
|
5000
|
|
| Κτύπημα ανά λεπτό (SPM) |
Δύναμη KW (HP) |
Μετατόπιση L/s (GPM) | |||||||
| 130 |
1292
(1733)
|
52.77
(836,4)
|
49.19
(779,6)
|
45.74
(725,0)
|
42.41
(672,2)
|
39.22
(621,6)
|
36.14
(572,8)
|
30.36
(481,2)
|
25.10
(397,8)
|
| 120 |
*1193
(1600)
|
48.71
(772,0)
|
45.41
(719,7)
|
41
(649,8)
|
39.15
(620,5)
|
36.20
(573,7)
|
33.36
(528,7)
|
28.03
(444,2)
|
23.17
(367,2)
|
| 110 |
1093
(1466)
|
44.65
(707,7)
|
41.63
(659,8)
|
38.07
(603,4)
|
35.89
(568,8)
|
33.18
(525,9)
|
30.58
(484,7)
|
25.69
(407,1)
|
21.24
(336,6)
|
| 100 |
994
(1333)
|
40.59
(643,3)
|
37.84
(599,7)
|
35.18
(557,6)
|
32.63
(517,1)
|
30.17
(478,2)
|
27.8
(440,6)
|
23.36
(370,2)
|
19.31
(306,0)
|
| 90 |
895
(1200)
|
36.53
(579,0)
|
34.06
(539,8)
|
31.67
(501,9)
|
29.36
(465,3)
|
27.15
(430,3)
|
25.02
(396,5)
|
21.02
(333,1)
|
13.38
(212,0)
|
| 50 |
497
(666)
|
20.29
(321,6)
|
18.92
(299,8)
|
17.59
(278,8)
|
16.31
(258,5)
|
15.08
(239,0)
|
13.9
(220,3)
|
11.68
(185,1)
|
9.65
(152,9)
|
| 1 |
9.94
(13,3)
|
0,406
(6,43)
|
0,3784
(6,00)
|
0,3518
(5,57)
|
0,3518
(5,57)
|
0,3263
(5,17)
|
0,278
(4,40)
|
0,2336
(3,70)
|
0,1931
(3,06)
|
| --Τα στοιχεία απόδοσης υπολογίζονται από τη μηχανική αποδοτικότητα 90% και την ογκομετρική αποδοτικότητα 100%. | |||||||||
| --* Παρουσιάστε την εισηγητική δύναμη SPM και εισαγωγής όταν τρέχει συνεχώς η αντλία λάσπης. | |||||||||
F1600 προδιαγραφή αντλιών λάσπης διατρήσεων:
Εκτιμημένη δύναμη εισαγωγής: 1193 KW (1600 HP)
κτύπημα ανά λεπτό: 120 SPM
Μήκος κτυπήματος: 304,8 χιλ. (12»)
Αναλογία εργαλείων: 4.206:1
Μέγιστη πίεση εργασίας: 34.5 MPA (5000 PSI)
Βαλβίδα: API#7
Max.Liner ταξινομήστε: 184 χιλ. (7 1/4»)
Φλάντζα κολπίσκων αναρρόφησης: φλάντζα 304,8 χιλ. (12»)
Φλάντζα εξόδου απαλλαγής: φλάντζα 130,2 χιλ. (5 1/8»), MPA 34,5 (5000 PSI)
Γενική διάσταση (L×W×H): 4685×2414×2003 mm3 (ft3 15.37×7.92×6.57)
Περ. βάρος: 24751 κλ (54567 λίβρες)
