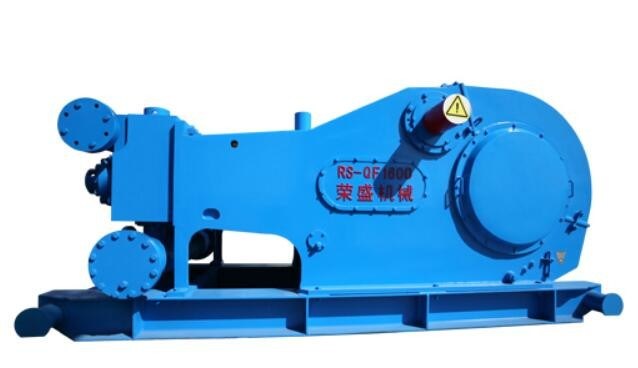

QF1600 Αντλία λάσπης για Συναρμολογημένη δομή γεώτρησης νερού
Προδιαγραφή αντλίας λάσπης για γεώτρηση φρεατίων νερού:
Ονομαστική ισχύς εισόδου: 1193 kW (1600 HP)
Εγκεφαλικό ανά λεπτό: 130 SPM
Μήκος διαδρομής: 279,4 mm (11")
Σχέση μετάδοσης: 3,778:1
Μέγιστη.Πίεση λειτουργίας: 34,5 MPa (5000 psi)
Βαλβίδα: API#7
Μέγιστο μέγεθος επένδυσης: 180 mm (7")
Φλάντζα εισόδου αναρρόφησης: Φλάντζα 254 mm (10").
Φλάντζα εξόδου εκκένωσης: φλάντζα 103 mm (41/16"), 34,5 MPa (5000 psi)
Συνολική διάσταση (Μ×Π×Υ):4359×2219×1939 mm3(14,3×7,28×6,36 ft3)
Βάρος κατά προσέγγιση: 18880 kg (41623 lb)
Παράμετροι τουΑντλία λάσπης για γεώτρηση φρεατίων νερού
| Μέγεθος επένδυσης |
σε |
7 |
6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
| Πίεση εκκένωσης |
Mpa |
23.7
|
25.5
|
27.5
|
29.8
|
32.3
|
34.5
|
| psi |
3440
|
3700
|
3990
|
4320
|
4685
|
5000
|
Εγκεφαλικό επεισόδιο ανά λεπτό
(SPM) |
Εξουσία
KW(HP) |
Μετατόπιση L/s (GPM) |
| 140 |
|
|
|
|
|
|
|
| 130 |
|
|
|
|
|
|
|
| 120 |
|
|
|
|
|
|
|
| 110 |
|
|
|
|
|
|
|
| 100 |
|
|
|
|
|
|
|
| 50 |
|
|
|
|
|
|
|
| 1 |
|
|
|
|
|
|
|
| --Τα δεδομένα απόδοσης υπολογίζονται με 90% μηχανική απόδοση και 100% ογκομετρική απόδοση. |
| --Το * παρουσιάζει το συνιστώμενο SPM και την ισχύ εισόδου όταν η αντλία λάσπης λειτουργεί συνεχώς. |
Δομικοί χαρακτήρες:
· Ο στροφαλοφόρος άξονας της αντλίας λάσπης για τη γεώτρηση πηγαδιών νερού υιοθετεί τη συναρμολογημένη δομή και το υλικό είναι σφυρηλάτηση από κράμα χάλυβα υψηλής ποιότητας.Η αντλία έχει τα χαρακτηριστικά του μικρού βάρους, της μεγάλης χωρητικότητας μεταφοράς, της υψηλής αντοχής κατά της κόπωσης και της πλήρους ισορροπίας ώστε η αντλία να λειτουργεί πιο ομαλά.
· Το Gear είναι κιβώτιο ταχυτήτων ψαροκόκαλου.Η επιφάνεια του δοντιού αντιμετωπίζεται με διαδικασία ενανθράκωσης και σβέσης και στη διαδικασία λείανσης, η σκληρότητα της επιφάνειας του δοντιού είναι υψηλή και το σφάλμα προφίλ του δοντιού είναι μικρό.Έχει τα πλεονεκτήματα της μεγάλης χωρητικότητας μεταφοράς, της ισχυρής αντίστασης κατά της διάβρωσης, της υψηλής ακρίβειας μετάδοσης, της υψηλής σταθερότητας και ούτω καθεξής.
· Οδηγός είναι η χύτευση πλάκας από κράμα χαλκού.Σε σύγκριση με τη συμβατική πλάκα από χυτοσίδηρο, ο οδηγός έχει υψηλή χωρητικότητα και μεγάλη διάρκεια ζωής.
· Η κύρια δομή του υδραυλικού άκρου και των συμβατικών αντλιών F είναι η ίδια.
· Αντλία λάσπης RS-QF1600 για γεώτρηση πηγαδιού νερού σε σύγκριση με τη συνηθισμένη αντλία F1600, ολόκληρο το μηχάνημα έχει ρυθμό απώλειας βάρους 28,3%, πιο βολικό για ανύψωση και μεταφορά.
