Εναλλακτικές συσκευές για την παραγωγή υδραυλικών κυλινδρικών βαλβίδων

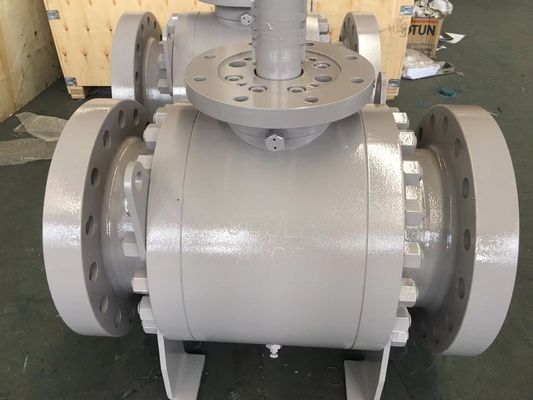

Επικαιροποιημένη συσκευή για την κατασκευή βαλβίδας σφαίρας

Η υδραυλική βαλβίδα σφαίρας είναι ένας τύπος βαλβίδας που χρησιμοποιείται σε υδραυλικά συστήματα για τον έλεγχο της ροής του υγρού.Χρησιμοποιεί μια μπάλα με μια τρύπα ή τρύπα στο κέντρο που μπορεί να περιστραφεί για να ανοίξει ή να κλείσει την βαλβίδαΌταν η μπάλα περιστρέφεται 90 μοίρες, η διάτρηση ευθυγραμμίζεται με τη διαδρομή ροής, επιτρέποντας στο υγρό να περάσει.παρεμπόδιση του υγρού.

Εδώ είναι μερικά βασικά χαρακτηριστικά και συστατικά μιας υδραυλικής βαλβίδας σφαίρας:

1Σώμα: Το σώμα είναι το κύριο εξωτερικό περίβλημα της βαλβίδας, συνήθως κατασκευασμένο από μέταλλο όπως ορείχαλκο, ανοξείδωτο χάλυβα ή χάλυβα άνθρακα.

2Σφαίρα: Η σφαίρα είναι ένα σφαιρικό στοιχείο με μια τρύπα ή τρύπα στο κέντρο της.Η μπάλα περιστρέφεται μέσα στο σώμα της βαλβίδας για να ελέγξει τη ροή.

3Το στέλεχος είναι μια ράβδος που συνδέει τη μπάλα με τον κινητήρα ή τη λαβή. Όταν το στέλεχος περιστρέφεται, κινεί τη μπάλα, ανοίγοντας ή κλείνοντας την βαλβίδα.

4Τα καθίσματα είναι επιφάνειες σφράγισης που βρίσκονται στο εσωτερικό του σώματος της βαλβίδας με τις οποίες έρχεται σε επαφή η μπάλα όταν βρίσκεται σε κλειστή θέση.Τα καθίσματα εξασφαλίζουν στενή σφραγίδα και αποτρέπουν διαρροές όταν η βαλβίδα είναι κλειστή.

5Ο κινητήρας ή η λαβή: Ο κινητήρας ή η λαβή είναι ο μηχανισμός που χρησιμοποιείται για την περιστροφή της μπάλας.

6. Σφραγίδες: Σφραγίδες, όπως O-ring ή συμπίεση, χρησιμοποιούνται για να παρέχουν μια αξιόπιστη σφραγίδα μεταξύ της μπάλας και του σώματος της βαλβίδας.

Οι υδραυλικές βαλβίδες σφαίρας χρησιμοποιούνται συνήθως σε υδραυλικά συστήματα, τα οποία περιλαμβάνουν τον έλεγχο και τη μετάδοση της ισχύος του υγρού.σε διάφορες εφαρμογές όπως βιομηχανικά μηχανήματα, κατασκευαστικού εξοπλισμού, παραγωγής ενέργειας και υδραυλικών συστημάτων στα οχήματα.

Οι υδραυλικές βαλβίδες σφαίρας προσφέρουν πλεονεκτήματα όπως το γρήγορο άνοιγμα και κλείσιμο, η χαμηλή αντίσταση του υγρού όταν είναι πλήρως ανοιχτές και η ικανότητα να χειρίζονται υψηλές πιέσεις και θερμοκρασίες.Διατίθενται σε διάφορα μεγέθη, τιμές πίεσης και υλικά για να ανταποκρίνονται σε ειδικές απαιτήσεις υδραυλικού συστήματος.

Εγώ...Τεχνικές παραμέτρους:

Εγώ...Ονομαστικό μέγεθος αγωγού: 2 ~ 48 ίντσες

Εγώ...Ονομαστική πίεση: 150~2500LB

Εγώ...Περιοχή θερμοκρασίας: -46 ~ 250 °C

Εγώ...Υγρά: Νερό, λάδι, ατμός και άλλα είδη υγρών

Εγώ...Υλικό του αμαξώματος: υλικό όπως ορίζεται στην ASME B16.34

Εγώ...Πρότυπο δοκιμής: API 6D/6A

Εγώ...Χρησιμοποιούμενος: μοχλό/κλειδί, γρανάζια, κινητήρα, πνευματικός κινητήρας, υδραυλικός κινητήρας κλπ.

               Πίνακας 1 Συνιστώμενη ροπή για το σχοινί σύνδεσης φλάντζας
